TU-8600S(最終ロット)

税込 ¥ 101,200~¥ 408,650 (税抜 ¥ 92,000~¥ 371,500)

加算ポイント:920pt3,715pt

ポイントについて

商品コード: AT10216

関連カテゴリ

  1. パワーアンプ

関連ブランド

  1. エレキット

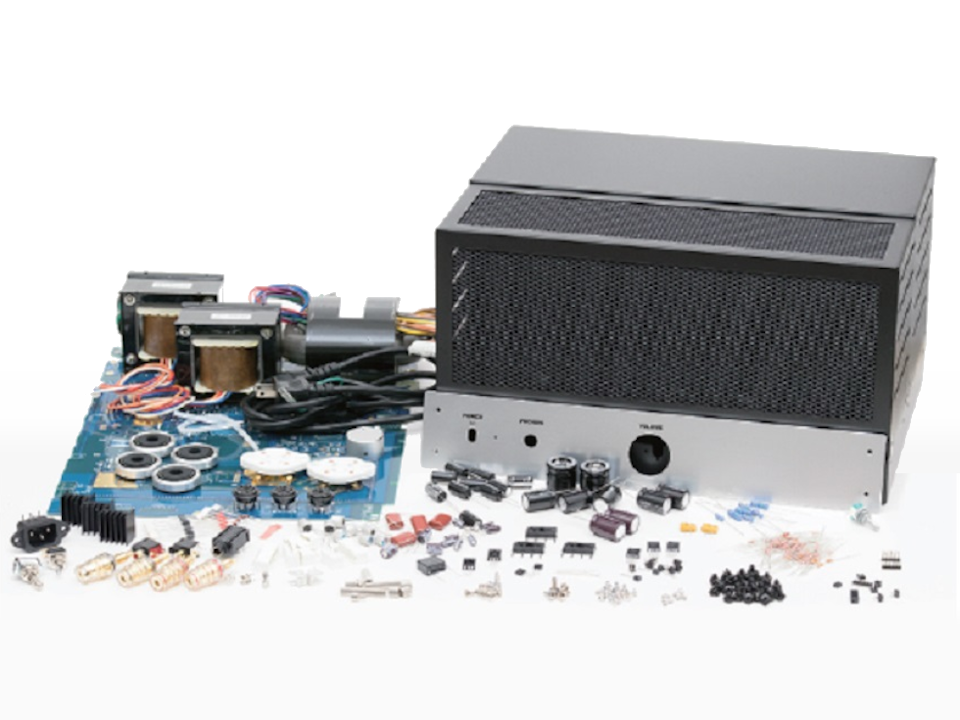

  • キット・組立代行の選択
  • 真空管選択(TU-8600S)
数量

参考:オーディオ万華鏡 「三代目”TU-8600S”が新登場!」

1 真空管なし (メーカー標準仕様)
2 梅セット [JJ 12AX7/ECC83(1), JJ 12AU7/ECC82(2), PSVANE 300B(ペア)付属]
3 竹セット [Gold Lion ECC83(1), Gold LionECC82(2), Prime 300B ver.4(ペア)付属]
4 松セット [Gold Lion ECC83(1), Gold Lion ECC82(2), PSVANE WE300B(ペア)付属]
5 最強バージョン [Gold Lion ECC83(1), Gold Lion ECC82(2), Western Electric 300B(ペア),Arizona 0.1uF(4)付属]

※オプションとして
Arizona Cap. 0.1uF(4個必要)を推奨 [最強バージョンは付属]

【組立代行について】
組立代行は保証期間が6ヶ月でPSEのシールは貼付されません(同等の検査は行います)。


TU-8600シリーズ3機種目となるTU-8600S。発売後わずかな期間で完売した、TU-8600・TU8600R。お買い求めいただけなかった国内外の多くの方から再販のご要望を頂き、その声に応えるべく基板上の部品配置などのわずかなマイナーチェンジを行いTU-8600Sとして数量限定にて再販いたします。

■ アクティブオートバイアス方式採用
300Bのバイアス用電源は別途用意、プレート電流を検出することでグリッドの負電圧を自動調整する「新アクティブオートバイアス」方式を採用。自己バイアス方式と固定バイアス方式の「良いとこどり」はもちろんのこと、電流検出回路をカソード側でなくB電圧側に移すことにより、一層の音質向上を実現しました。

■ 300Bにやさしい設計
直熱管と傍熱管の混在する回路ではウォーミングアップの時間が大きく異なるため、先に立ち上がる直熱管(300B)に負担がかかります。TU-8600Sでは傍熱管がウォーミングアップした後に直熱管(300B)のバイアスを浅くし、所定の電流を流すようにしています。

■ 大型カップリングコンデンサへの交換にも対応
音質に大きな影響を与えるコンデンサーも、導電性高分子ハイブリッド電解コンデンサーやポリプロピレンフィルムコンデンサーなどを多用しています。また、カップリングコンデンサーは、大型のタイプも実装できるスペースを確保しています。
(径:19mm、長さ:38mmまで実装可能)

■ ヘッドホンに合わせた音量設定
ヘッドホン出力はヘッドホンの感度に合わせ、4段階の音量設定が可能です

■ 強力な電源回路
電源トランスに高効率、低漏れ磁束のRコアトランスを採用するとともに、整流用ダイオードに回復時間が短いショットキーバリアダイオード、ファストリカバリーダイオードを採用しごくわずかなスパイク状ノイズも最小限に抑えています。また、トランス巻き線はフィラメント・ヒーター用のA電源、B電源、さらにバイアス用C電源それぞれの巻線を独立、さらに各電源のクリーン化を徹底的に実施し残留ノイズを低く抑えています。

■ 安定した音質重視のフィードバック回路
300Bの特性を最大限に引き出すため、出力トランスをはじめ各部回路の裸特性を向上させ、そのうえで、出力トランスの専用三次巻線による300Bへのカソード帰還や、電圧増幅段のみの帰還など、極めて安定した局所NFBを採用し、オーバーオールのNFB量を少なくすることで、過渡特性の悪化を抑えています。

商品URL : https://www.elekit.co.jp/product/TU-8600S


●使用真空管 : 300B×2、12AX7×1、12AU7×2
●定格出力  : 9.2W+9.2W ( THD 10% )
●定格入力  : 270mV
●残留ノイズ : 36μV(IHF-A)
●周波数特性 : 15Hz~40kHz(-3dB)
●入力インピーダンス: 50kΩ
●出力インピーダンス: 4~6.3Ω、8~16Ω(背面のスイッチにより切替)
●入力端子 : LINE × 1
●出力端子 : スピーカ出力端子 :金メッキネジ式ターミナル (バナナプラグ使用可)
        ヘッドホン端子  :6.3mmヘッドホンジャック
●電源電圧 : AC100/200V 50/60Hz (3Pインレット)
●消費電力 : 90W
●本体寸法 : W385×H217×D325mm (突起部を含む)
●本体重量 : 約12.8kg ( 電源コード含まず)
●JANコード : 4952682107552
