TU-8400はTU-8200R から引き継ぐ「アクティブオートバイアス機能」と HIGH・LOW、2 つのパワーモードを持ち、HIGHモードでは 6L6 系、KT66、KT88、KT90、EL34(6CA7)、5881、6550 など、さらに電源トランスのヒーター巻き線に余裕を持たせていますので KT120、KT150、KT170 の使用も可能です。また LOW モードに切り替えると 6V6、6F6 も使用いただけます。
プリアンプの併用を前提としたパワーアンプですが前面にある INPUT-2 にはオペアンプによるプリアンプを内蔵していますので出力レベルの低いモバイル機器などを直接接続することもできます。
”〇〇セット(バージョン)”には下記真空管等が付属します
※「梅セット」: JJ ECC83(1), JJ 6L6GC(1ペア)
※「竹セット」： PSVANE ECC83(1), PSVANE KT88-C(1ペア)
※「松セット」： Gold Lion ECC83(1), Gold Lion KT88(1ペア)
※「最強バージョン」: Gold Lion ECC83(1), TUNG-SOL KT170(1ペア), Arizona 0.1uF(2)
■ 3 種類の結線方式に切り替え可能
基板上にあるジャンパーの差し替えにより、ウルトラリニア結線、三極管結線、五極管結線への変更が可能です。
■ ヘッドホン端子装備

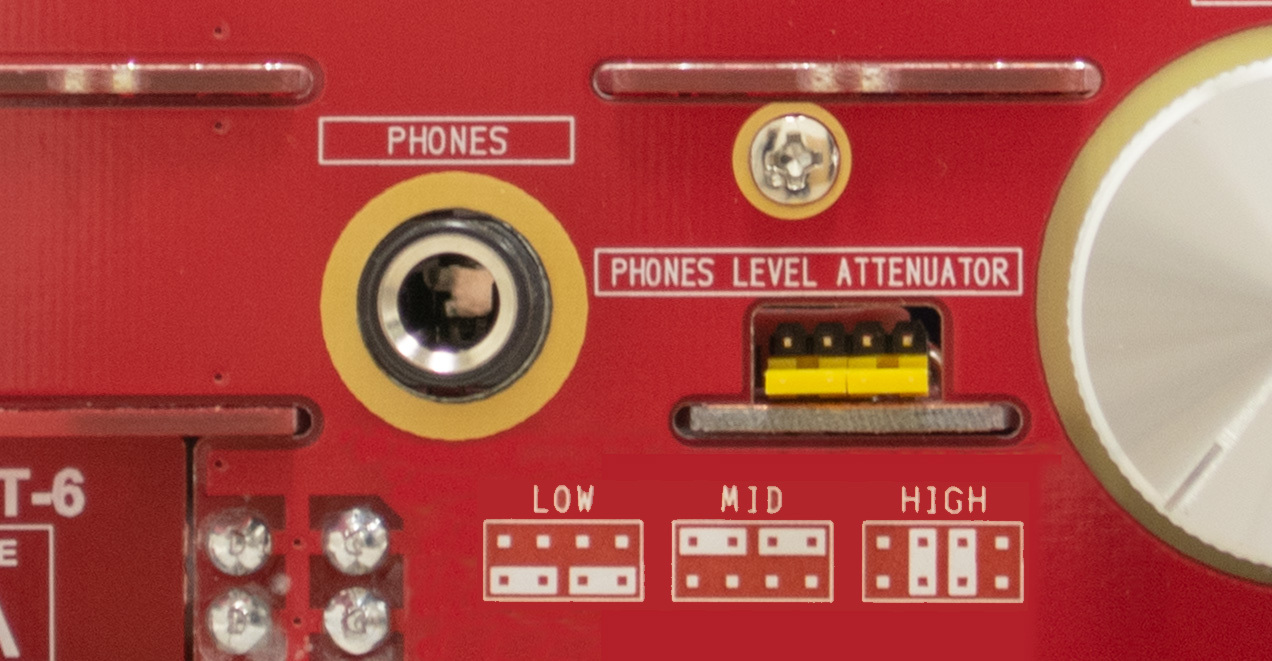

ヘッドホンの感度に合わせ、基板上のジャンパーの差し替えにより出力レベルを 3 段階に切り替え可能。
■ 大型カップリングコンデンサへの交換が可能
カップリングコンデンサはお好みにより大型のコンデンサに交換可能最大︓径 20ｍｍ× 長さ 36ｍｍまで、容量は 0.1μF、400V 以上のものをご使用ください。
商品URL : https://www.elekit.co.jp/product/TU-8400
電圧増幅管 ︓ 12AX7 (ECC83, 7025)
出 力 管 ︓
[LOW モード ] 6V6 系 , 6F6 系 など
[HIGH モード ] 6L6 系 , EL34(6CA7), 5881, 7581, WE350B, KT66, KT77, KT88, KT90 など
※ セイフティカバーが取り付けられなくなりますが、KT120, KT150, KT170 等も使用可
【 回路構成等 】
出力段 A 級シングル、 アクティブオートバイアス ( 低損失オートバイアス )
ヒーター点灯方式 電圧増幅管︓ AC 点灯
B 電源 MOSFET リップルフィルタ ( 左右独立 )
プリアンプ機能 ︓INPUT-2 にオペアンプによるプリアンプ機能付 (NJM2068DD が付属 )
モード切換 [ パワーモード ] LOW 、 HIGH
[ 出力管結線モード ]
UL ( ウルトラリニア結線 ) , TRIODE ( 三極管結線 ) , PENTODE ( 五極管結線 )
【 最 大 出 力 】
[HIGH モード ] 2× 7W (6L6), 2× 8W (EL34), 2× 8.6W (KT88), 2× 9.8W (KT170)
[LOW モード ] 2× 3.3W (6V6)、 2× 2.6W (6F6) (8Ω、THD10%、UL モード時 )
【 定 格 入 力 】
INPUT-1︓850mV rms :（HIGH モード, UL, EL34 使用時 )
INPUT-2︓ 225mV rms ( プリアンプ機能利得 11.5dB)
【 周波数特性 】 20 ～ 50,000Hz (-3dB、UL、HIGH モード時 )
【 残留ノイズ 】 27µV rms (IHF-A、8Ω、UL、HIGH、EL34 時 )
【 入 力 端 子 】
INPUT-1︓RCA ジャック ステレオ 1 系統
INPUT-2︓ 3 極ミニ (Φ3.5mm) ジャック（オペアンプによるプリアンプ機能付き）
【 出 力 端 子 】
スピーカーターミナル ( 金メッキ仕様、バナナプラグ使用可 )
ヘッドホン出力︓3 極標準 (Φ6.3mm) ジャック
【 適合スピーカ 】 4 ～ 16Ω ( 最適負荷 6 ～ 8Ω)
【 適合ヘッドホン 】 8 ～ 600Ω （不平衡）
【 電 源 電 圧 】 100V AC (50/60Hz) IEC 規格 3P インレット式
【 定格消費電力 】
80W (HIGH モード、KT170 使用時 )
71W (HIGH モード、EL34 使用時 )
36W (LOW モード、6V6 使用時 )
【 本 体 寸 法 】 W252 x H189 x D286 mm ( セイフィティカバー装着時、突起部含む )
