TU-4523 (真空管なし)
参考ブログ：Elekit TU-4523 解體新書 ~2345でなく4523の訳~ : オーディオ万華鏡(SUNVALLEY audio公式ブログ)
※Arizona Cap.仕様ご希望の方はこちら(0.1uF × 2)
"2A3" は音質で定評のある代表的な直熱三極管です。近年、1930年代初頭に登場した "45" が再評価されて複数のメーカーから復刻・再生産もされています。 "45"は"2A3"の前身となる直熱三極管であり 小出力しか出せないにもかかわらず、繊細さと透明感溢れる音で愛好家を魅了しています。

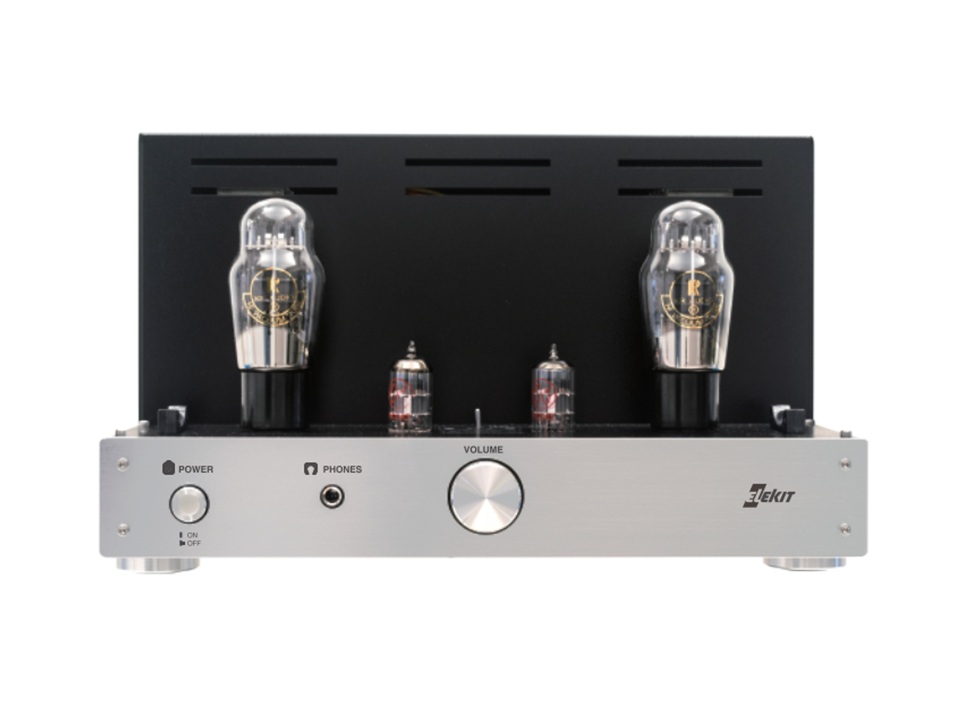

TU-4523 は、スイッチの切り換えにより "45"と "2A3" の2種の出力管が使用できるパワーアンプキットです。
※真空管は付属していません。別途ご用意ください。
【 45と2A3の設定はスイッチで簡単に切り替え 】

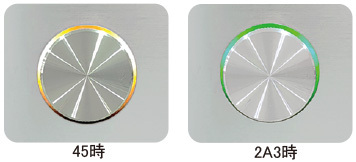

出力管の選択スイッチの状態は、ボリュームツマミ部のLEDの色で表示します。 45時はオレンジ、2A3時はグリーンに点灯します。

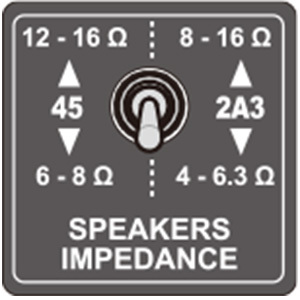

【 スピーカインピーダンス選択スイッチ 】
接続したスピーカのインピーダンス、および使用する出力管に合わせ切り替えます。
適合インピーダンス： 45：6～16Ω / 2A3：4～16Ω
【 直熱管にやさしい設計 】
直熱管と傍熱管の混在する回路ではウォーミングアップの時間が⼤きく異なるため、先に⽴ち上がる直熱管に負担がかかりますが、電圧をゆっくりと上げていくソフトスタート機能で、直熱管にかかる負担を軽減しています。
【 NON-NFB（無帰還）への変更も簡単 】

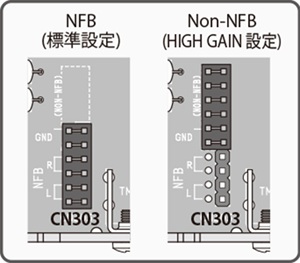

裸特性の良い三極管だからこそ無帰還の⾳を聴きたいと⾔われる⽅も多いのではないでしょうか。＜TU-4523＞では、基板上のショートプラグの位置を変えることで簡単に無帰還アンプへ変更ができます。また、無帰還ではゲイン(利得)が約8dBアップすることを利用して、プリアンプなしで使用することも可能です。

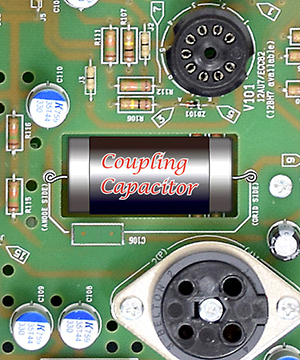

【 ⼤型カップリングコンデンサへの交換にも対応 】
⾳質に⼤きな影響を与えるコンデンサは、導電性⾼分⼦電解コンデンサやポリプロピレンフィルムコンデンサなどを多⽤しています。
カップリングコンデンサは、お好みにより最⼤径22ｍｍ×⻑さ44ｍｍの⼤型のものへの交換が可能です。

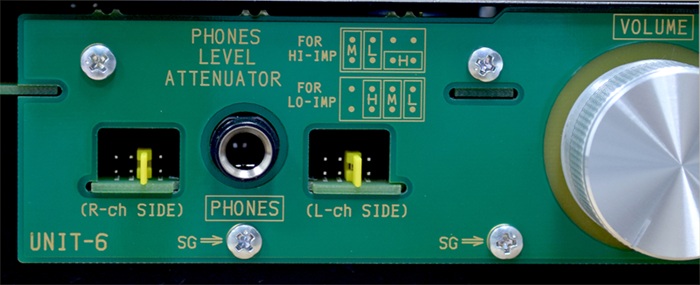

【 ヘッドホンに合わせた⾳量設定 】
ヘッドホンレベルはフロントパネルを外し、ショートピンの位置を替えることで簡単に変更が可能です。
また、45、2A3などの直熱管はハムノイズが発生しやすい短所がありますが、本機では最新技術を応用した電源回路により解決されています。 わずかなハムも聞こえてしまうヘッドホンやイヤホンでも、ピュアな状態で音楽をじっくり愉しめます。

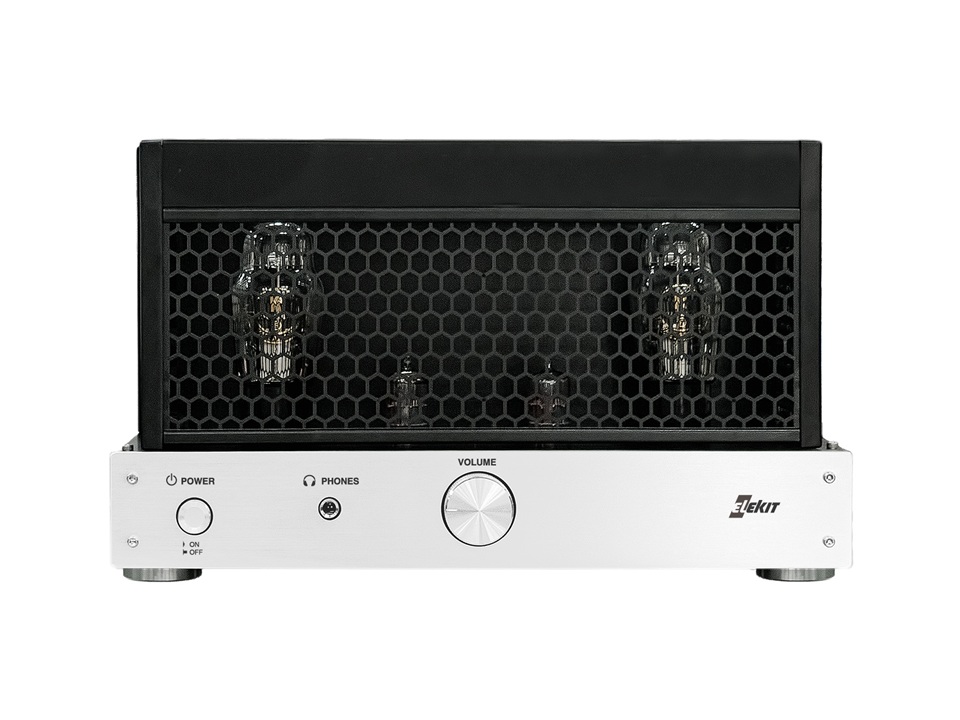

【 ボンネットは耐熱性の⾼いポリカーボネート製を採⽤ 】
電気⽤品安全法や国際規格であるIECでは筐体などの材料ごとの温度限度が厳しく規定されています。出⼒管上部はカバーの温度が100℃近くの⾼温となりますので安全基準遵守のためボンネットに耐熱性と堅牢性を兼ね備えたポリカーボネートを採⽤しています。
(お勧め真空管)
EH 2A3 GOLD GRID (ペア) [1ペア要]
Gold Lion ECC82 [2本要]

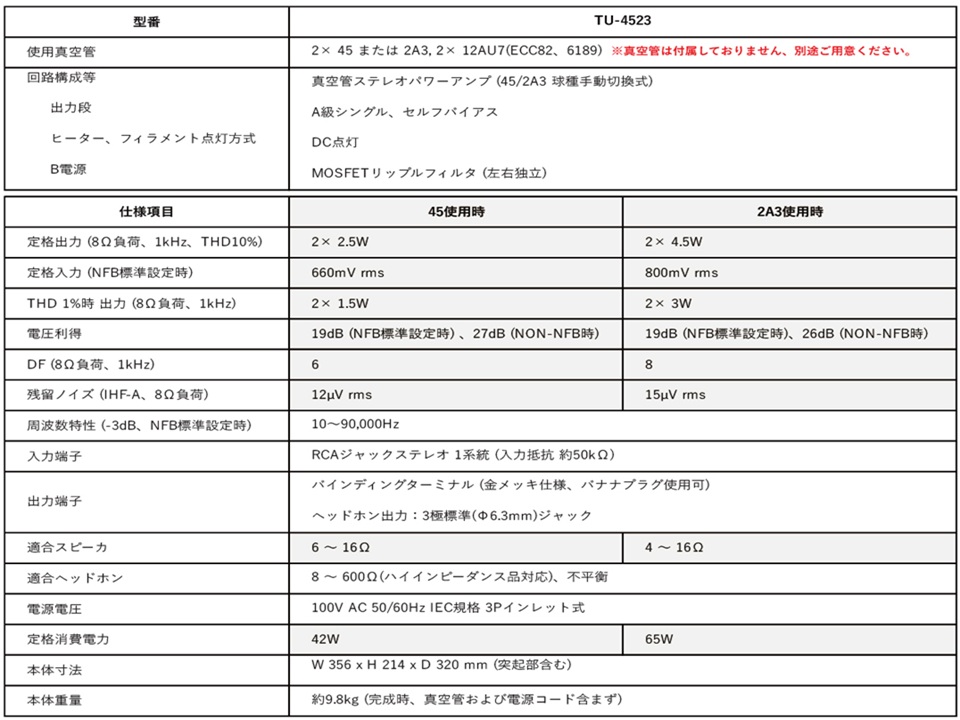

45 / 2A3 シングルパワーアンプキット 仕様
